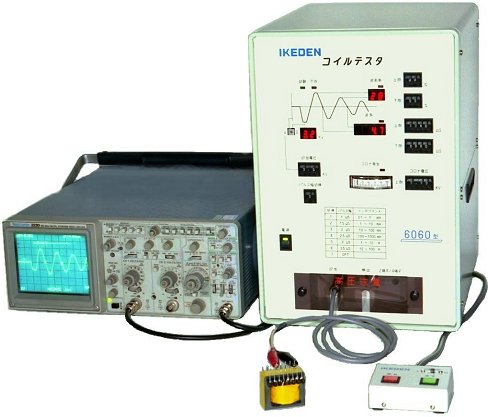

コイルテスタ6060標準仕様
数値として測定表示している内容一覧
共振電圧(又は電流)………………………□.□kV(A)
波高率(減衰比、Qの逆数)………………□□%
波長(周波数の逆数)………………………□□□.□uS 又は□□□□uS
コロナ量(ピーク電圧、電流)……………□.□□kV(A)
一般仕様
項目 |
規格値 |
許容差 |
|||||||
インパルス出力電圧 |
−0.10kV〜−6.00kV 0.01kV単位可変 |
±0.2kV又は±20%の小さい方以内 |
|||||||
出力電流 |
100A max |
− |
|||||||
出力パルス幅 |
0.6uS〜4uS |
各設定±20%以内 |
|||||||
ダイアル |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
パルス幅 |
0.6uS |
0.8 |
1.1 |
1.5 |
1.9 |
2.5 |
3.5 |
4.0 |
|
パルス出力周期 |
10mS |
±10%以内 |
|||||||
試験実行速度 |
スタート命令後100mS後に合否出力、命令が続く間パルス出力に同期して合否結果を更新 |
− |
|||||||
出力電圧測定 |
印加電圧、共振電圧、共 0.0〜8.0kV測定分解能0.1kV |
±0.1kV以内 |
|||||||
損失係数測定 |
00〜99% (上下限合否判定付き) |
100H〜100uH間実波形の値に対して±3%以内 |
|||||||
固有振動周期測定(波長) |
0.1〜7999uS(上下限合否判定付き) |
100H〜100uH間実波形の値に対して±0.1%+1ディジット |
|||||||
コロナ量検出 (コロナ電圧) |
0.01〜6kV 0−p |
疑似コロナ発生器による実験と計算による値。精度保証なし。 |
|||||||
波形モニター |
外部ディジタルオシロスコープ用波形出力。電圧換算*V/kV 出力抵抗:50Ω |
DC〜20MHz 1/1000標準減衰器に対し波形一致法による。 |
|||||||
電源 |
100V±10%以内 50〜60Hz |
70VA以内 |
|||||||
重量 |
本体:13kg 付属品:1kg |
